概述 Overview

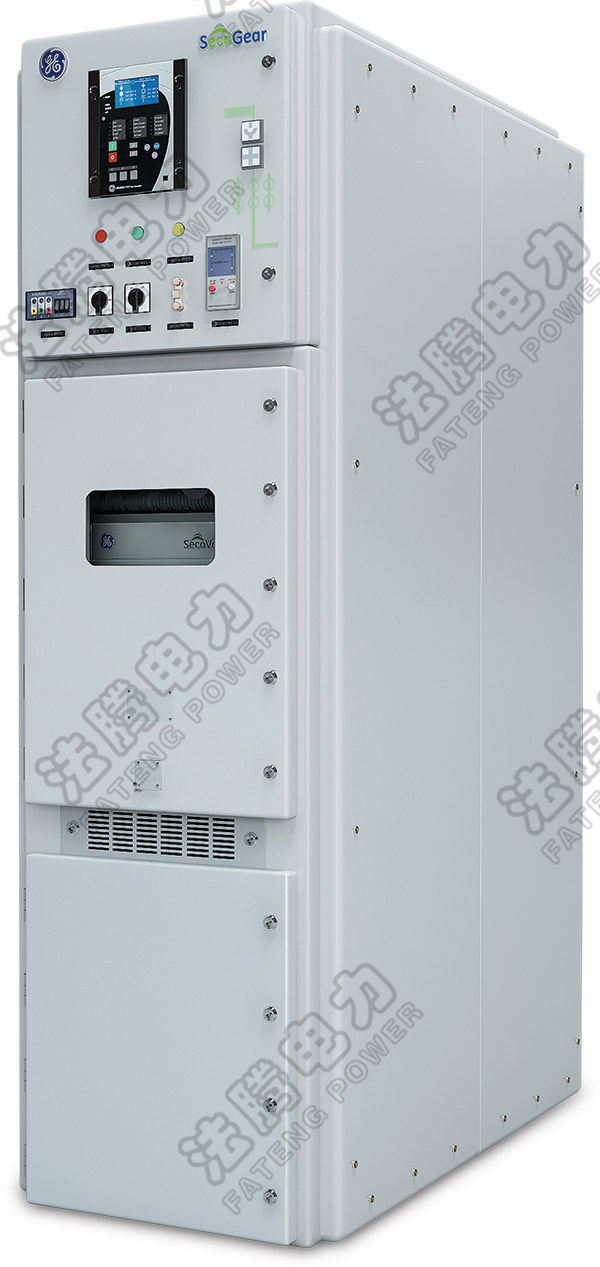

P/V-12-L 數字化智能柜設備是 GE 工業系統Z新一代的戶內成套配電裝置。產品適用于標稱系統電壓 3~10kV、額定電流 4000A 及以下、額定頻率 50Hz 的單母線或單母線分段三相交流戶內配電系統，用于接收和分配電能，并對電路實行控制、保護及監測。

本產品為中置式結構，柜體由優質鋼板折彎成形后用螺栓組裝而成。產品具有完善的”五防聯鎖”功能，并通過了內部故障電弧效應試驗及凝露污穢試驗。由于配置了應用我公司先進技術研究開發的 SecoVac 系列 VB2 型真空斷路器，開關柜的運行可靠性得到充分保證，同時具有很高的性價比。

產品也可配置負荷開關。

使用條件 Service condition

■ 環境溫度：環境溫度不高于 40℃、不低于 -15℃，且在 24h 內測得的平均值不超過 35℃；

■ 環境濕度：24h 內測得的相對濕度平均值不超過 95%，水蒸汽壓力的平均值不超過 2.2kPa；月相對濕度平均值不超過 90%，水蒸汽壓力平均值不超過 1.8kPa；

■ 海拔高度：不超過 2000m；

■ 地震烈度：不超過 8 度；

■ 周圍空氣沒有明顯地受到塵埃、煙霧、腐蝕性或可燃性氣體、蒸氣或鹽霧的污染；

■ 凝露和污穢運行下的嚴酷度：按 GB3906 中 1 級規定；

■ 注：相對濕度大于 70% 時應接通加熱器，以防凝露；

■ 當使用環境條件與上述不同時，由用戶與制造廠協商解決。

技術參數 Technical Parameters

■ 額定電壓：3.6kV，7.2kV，12kV；

■ 額定絕緣水平：1min 工頻耐壓 42kV；雷電沖擊耐壓 ( 峰值 )75kV；

■ 額定頻率：50Hz；

■ 主母線額定電流：630A，1250A，1600A，2000A，2500A，3150A，4000A；

■ 分支母線額定電流：630A，1250A，1600A，2000A，2500A，3150A，4000A( 風冷 )；

■ 額定短時耐受電流 ( 有效值 4s)：25kA，31.5kA，40kA；

■ 額定峰值耐受電流：63kA，80kA，100(1250)kA；

■ 防護等級：外殼 IP4X, 斷路器室門打開 IP2X；
