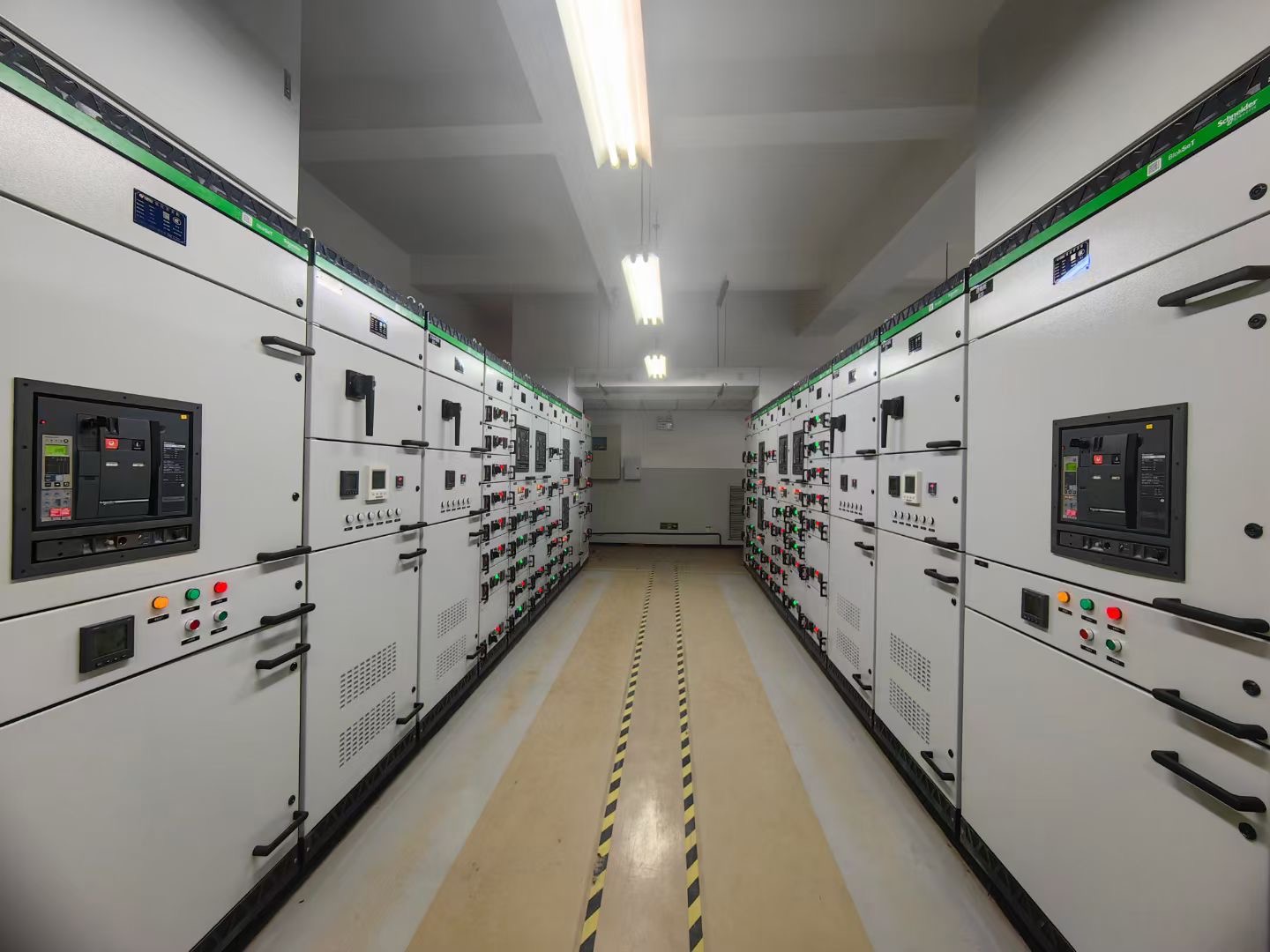

低壓柜設計淺談

發布日期:2025-04-29 作者:法騰電力 點擊:

低壓開關柜設計需要先制定完善的產品規格書,根據規格書對產品電流、功能等進行結構設計。電流規格,根據應用,以及試驗驗證規格要求進行電流分檔,由于樣機、試驗認證等費用昂貴,因此不同電流等級開關設備可以有設計,但不會去制造樣機,和拿到試驗站去進行型式試驗,取得證書。


一般低壓開關柜按電流等級分為三檔,1600/4000/6300A,三檔向下覆蓋,不同額定電流對應有短時、峰值耐受電流,一般1600A對應50/110kA,4000A對應80/176kA,6300A對應100/220kA。特殊應用的需要按照客戶技術標準進行定義,如國網標準化低壓開關柜SLVA,電流有630/1250/2500A三檔,根據覆蓋原則,可以生產2500A低壓柜進行驗證。

一次系統方案,主要包括進線柜、聯絡柜、無功補償柜、馬達控制和出線柜(又分為固定式和抽屜式兩種),其中進線柜和聯絡柜需要根據電流進行設計,如上面三個電流規格,就需要設計三個電流的進線柜和聯絡柜。電流不同,斷路器尺寸不同,通風散熱要求也不同,因此進線柜寬度、深度會不同,這些開關柜等于全新設計,通用的部件不是很多。


無功補償柜,根據補償容量進行設計,還需要考慮主母線規格,也就是說需要三個電流等級的主母線,以及不同補償容量設計,如主母線5000A,根據國內應用習慣,留有足夠裕度,實際應用電流只有4000A,一般來說變壓器需要4000*0.4*1.732=2771.2kVA,即一般是2500kVA變壓器,補償容量30%,2500*0.3=750kvar,因此主母線電流較大的情況下,補償容量也會比較大,因此設計方案按最大設計,即一般250kvar,配三臺補償柜。


出線柜分為固定式和抽屜式,固定式一般用于配電回路,而抽屜式多用于馬達控制回路,這是因為馬達控制回路元器件多,接線復雜,抽屜式便于安裝維護,而且馬達控制回路一般電流小,抽屜接插件承載電流小。配電回路使用抽屜的也有,但一般到400A,再大的話,抽屜接插件就無法承受,抽屜很大很笨,不利于運維。


不論是固定式還是抽屜式,出線柜一般都需要垂直母線,即將電流由主母線分配到各個出線單元,標準化設計垂直母線的電流一般指定幾檔,如800/1200/1400A,一般母排厚度不變,如6mm厚銅排,寬度增加來提升垂直母線的額定電流,6*80mm、6*100mm、6*120mm等,這樣便于出線回路的連接,絕緣支架通用,而兩側固定板根據母線電流開有不同的固定孔,模數化設計,減少零部件規格數量。


同樣對于垂直母線的短時、峰值耐受能力,也是通過增加絕緣支架的數量實現,不同布置的母線夾承受不同的短路電流,固定板模數孔,通用性強。對于不同的主母線,可能會使得出線柜垂直母線的高度不同,大電流主母線占用空間大,出線單元的空間會被壓縮,減少模數。也有設計功能單元模數不變,而是通過加高柜體來滿足主母線電流等級。


來源:網絡 版權歸原作者
