產品簡介

       高壓斷路器是電力系統重要元器件之一，但由于機械結構或二次元件等故障原因常引發非計劃停運，操動機構和傳動系統的故障以及電氣控制及輔助回路的故障是造成斷路器拒動、誤動和特性劣化等故障的主要原因。因此，對斷路器進行機械特性測試，評估斷路器工作狀態，是十分必要并且具有良好經濟效益的。

      法騰電力研制的FT001斷路器機械特性測試儀，通過安裝電流互感器、霍爾傳感器、振動傳感器及機械特性測試儀實現對斷路器分合閘線圈電流電壓、主回路電流、儲能電機電流電壓、主觸頭動作行程和振動信號的檢測，并通過分析軟件對監測數據進行分析計算，分析斷路器動作過程中相關參數的特征值，繪制特征參數趨勢曲線，從而對斷路器進行診斷，對斷路器狀態發展趨勢提供依據。

功能特點

• 測量斷路器分合閘線圈的電流、電壓，斷路器主觸頭分合閘狀態（在線和離線）和行程等數據，上位機通過內置算法對測量數據分析，計算分合閘線圈動作過程中的特征參數、斷路器動作的特征參數，能夠幫助測試人員對分合閘線圈的狀態和斷路器的狀態進行初步分析

• 測量儲能電機電流、電壓，來分析斷路器儲能相關零部件以及儲能電機本身的工作狀態，判斷設備是否正常工作，并做進一步診斷

• 可以同時使用三臺測試儀測量三臺斷路器（如斷路器的A、B、C三相）分合閘過程中的數據，測試時間同步性可精確到0.1ms

• 通過不同參數的測量，從不同角度對斷路器的各個關鍵部件的狀態進行診斷

• 檢測前端傳感器使用非侵入式傳感器，測試過程不影響設備正常運行

• 監測前端和上位機軟件之間可以通過RJ45網口或者Wifi無線通訊方式傳輸數據，無線通訊可以保證測試人員在整個測試過程處于更為安全范圍內進行

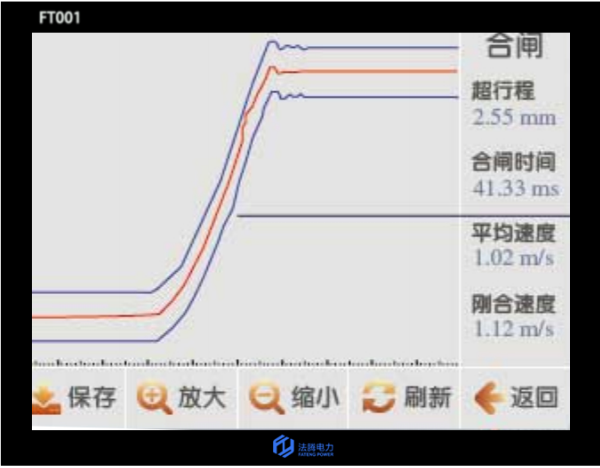

軟件界面展示
