“ANSI”將用于泛指北美標準，“IEC”用于國際標準，除非引用了特定標準的要求。

UL、NEMA 和 ANSI 標準明確區分了為不同市場需求設計的不同類型的低壓配電和控制設備。金屬封閉開關設備、正面配電盤、配電盤、母線槽和電機控制中心存在不同的標準。這些是由不同的標準機構獨立創建的，有些產品有多個標準，每個標準由不同的機構創建，涵蓋設計和應用的不同方面，有時對相同的特性有不同的規則。不同于GB/IEC 標準涵蓋了所有低壓成套產品。

ANSI和 IEC 標準之間最明顯的區別是 ANSI 標準是為單一專一的電氣系統創建的，具有通用配電和接地（接地）架構。它們還設計用于通用電氣代碼。另一方面，IEC 標準必須涵蓋一系列電氣系統，并且必須適用于幾種不同的電氣規范。

ANSI標準比 IEC 更詳細地規定了結構要求，因此允許的替代解決方案范圍更窄。ANSI 標準還提供了有關與組件一起使用的設備的信息，其中 IEC 在單獨的獨立標準中涵蓋了此類設備。

UL（美國保險商實驗室）和 CSA（加拿大標準協會）對 ANSI 標準的遵守情況進行監控。在大多數情況下，他們使用以下低壓標準，并增加了一些要求：

• ANSI/IEEEC37.20.1、UL1558和 ANSI C37.51 用于金屬封閉低壓電力斷路器開關設備，

• 適用于電機控制中心的 ANSI/UL845 和 NEMA ICS1 和 ICS3，

• ANSI/IEEEC37.21 用于控制配電盤，

• ANSI/UL891和 NEMAPB2 和 PB2.1 用于前部固定蓋板配電盤 Switchboard，

• ANSI/UL67和ANSI/NEMA PB1 用于開關板Panelboard，

• UL857 和NEMA BU1 用于母線槽。

美標成套產品電壓等級

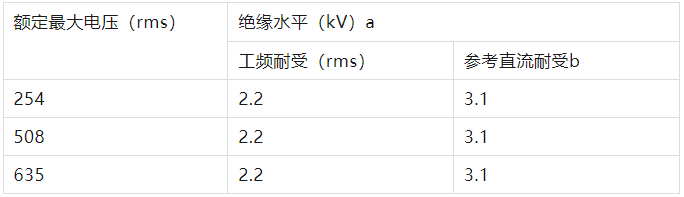

低壓交流開關設備的額定最大電壓是設備設計的最高均方根電壓，也是操作的上限。低壓交流開關設備的額定絕緣水平等于工頻耐受電壓。低壓交流開關設備的額定最大電壓和相應的絕緣水平如表1所示。

a有關現場測試值，請參見6.5。

b標題為“直流耐受”的列僅作為那些使用直流測試來驗證連接電纜裝置的完整性而不將電纜與開關設備斷開的參考。它代表的值被認為是適當?shù)模⑶医频扔跒殚_關設備的每個電壓等級指定的相應工頻耐受測試值。本欄的存在絕不意味著對交流設備的直流耐壓試驗有任何要求，也不意味著直流耐壓試驗代表了本標準中規定的工頻耐壓試驗的可接受替代方案，無論是設計試驗、生產試驗、一致性試驗還是現場試驗。

雖然首選工頻耐壓試驗，但人們認識到，出于試驗設備的方便性和可用性的原因，用戶可以選擇使用直流耐壓試驗進行開關設備的現場試驗。進行直流測試時，應分階段將電壓升高至測試值，并保持1分鐘。

美標配電箱電壓及系統

? 240 V AC; 3-相, 3-線

? 480 V AC; 3-相, 3-線

? 600 V AC; 3-相, 3-線

? 208Y/120 V AC; 3-相, 4-線

? 480Y/277 V AC; 3-相, 4-線

? 600Y/347 V AC; 3-相, 4-線
