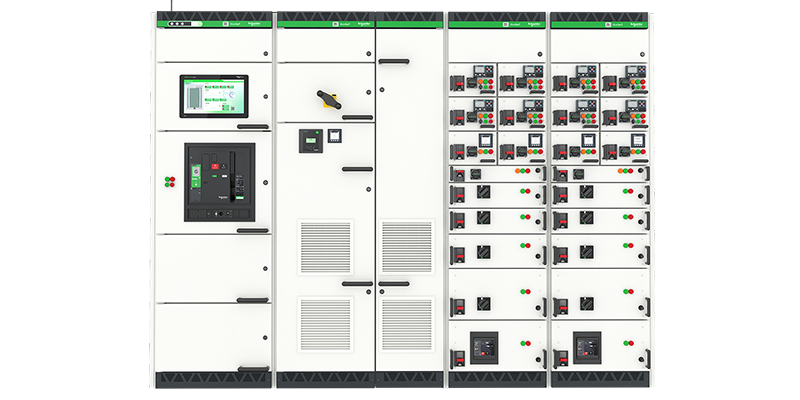

定義：一個或多個低壓開關設備和與之相關的控制、測量、信號、保護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。

按符合標準程度分：

全型式試驗的低壓柜（TTA）

符合一種確認的型號或系列的低壓成套開關設備和控制設備，它與已通過驗證認為符合標準(IEC61439.1)的定型成套設備相比，不存在可能會影響性能的差異。

部分型式試驗的低壓柜（PTTA）

一種低壓成套開關設備和控制設備，它既包含通過型式試驗的設備，也包括未經型式試驗的設備，而后者是從符合有關試驗的通過型式試驗的設備派生（例如通過計算）出來的。

按結構分：

固定式:PC或MCC回路

抽出式:PC或MCC回路

按用途分：

配電用:饋電柜 (PCC=Power Control Center)

控制用:馬達控制柜 (MCC=Motor Control Center)

補償用:如無功功率補償柜  (電容器柜）

低壓柜組成：

柜體：開關柜的外殼骨架及內部的安裝、支撐件

母線：一種可與幾條電路分別連接的低阻抗導體

功能單元：完成同一功能的所有電氣設備和機械部件（包括進線單元和出線單元）

定義：為保護人身和設備安全，將開關柜獨立劃分成幾個隔室的不同方式

隔室分類：

母線室，包括水平母線室與垂直母線室

功能單元室，開關隔室

電纜出線室

二次設備室

主要參數：

額定電流(通常同進線開關大小相同)

額定電壓/額定絕緣電壓(690/1000V)

進出線方式

額定短時耐受電流( Icw/1s)

柜體內部功能區域的劃分(分隔類型)

外殼防護等級IP

安裝地點及方式

外形尺寸(同用戶現場面積有關)

顏色及表面處理

接地系統

母線的分類：

主母線(水平母線）：連接一條或幾條配電母線和或進線和出線單元的母線

配電母線（垂直母線）：框架單元內的一條母線，它連接在主母線上，并由它向出線單元供電

母線的基本要素：

母線的額定電流及規格(母線的載流量及橫截面)

母線的額定短時耐受電流Icw及額定峰值耐受電流Ipk

Icw: 母線在規定的試驗條件下,能安全承載的短時電流的方均根值(通常為1秒)

Ipk: 母線在規定的試驗條件下,能安全承載的峰值電流Ipk=2.2 Icw

母線的表面處理

為達到某種要求，而對母線表面進行一定的處理，如鍍銀、鍍錫、鍍鎳等

分隔類型：

型式1:無內部分隔

型式2：母線與功能單元分隔

型式 3：

母線與功能單元分隔

功能單元之間互相分隔

出線端子與功能單元分隔

型式 4：

母線與功能單元分隔

功能單元之間互相分隔

出線端子與功能單元分隔

出線端子之間分隔

功能單元分類：

固定式 ：

主電路的連接只能在開關柜斷電的情況下進行接線和斷開

可移式：

主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接和移出位置

抽出式：

主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出位置

IP防護等級

第一個數字代表對固體的防護程度

0------無防護

1------防止直徑大于50mm固體進入

2------防止直徑大于12.5mm固體進入

3------防止直徑大于2.5mm固體進入

4------防止直徑大于1mm固體進入

5------防塵(無有害沉積)

6------完全防塵

第二 個數字代表對液體的防護程度

0------無防護

1------防止垂直滴水

2------防止垂直方向15°范圍內滴水

3------防止垂直方向60°范圍內淋水

4------防止各個方向的噴水

5------防止各個方向的強烈噴水

6------防止浸水

7------防止持續浸水
