【法騰工廠】鈑金件加工

發布日期：2022-05-17 作者：法騰電力 點擊：

鈑金產品結構件

鈑金產品結構件主要是由鈑金材料經過沖壓加工而成，這些沖壓件的幾何形狀、尺寸和精度對沖壓工藝影響很大。沖壓件具有良好的加工工藝性有利于節省材料、減少工序、提高模具使用壽命和產品質量，同時，可以有效的降低產品成本。

按鈑金件的基本加工方式，如沖裁、折彎、拉伸、成型

根據零件圖紙，繪制零件展開圖，數控沖床或激光切割機編程；

加工過程：第一個步驟是切割各種板材；

第二個步驟是沖壓或激光切割；

第三個步驟是折彎；

第四個步驟是焊接；

然后噴涂。


沖裁



沖裁分為普通沖裁和精密沖裁，由于加工方法的不同，沖裁件的加工工藝性也有所不同。

沖裁件的形狀和尺寸盡可能簡單對稱，使排樣時廢料最少

沖裁件的外形及內孔應避免尖角

在直線或曲線的連接處要有圓弧連接，圓弧半徑R≥0.5t。（t為材料壁厚）

沖裁件應避免窄長的懸臂與狹槽

沖裁件的凸出或凹入部分的深度和寬度，一般情況下，應不小于1.5t(t為料厚)，同時應該避免窄長的切口與和過窄的切槽，以便增大模具相應部位的刃口強度。

沖孔優先選用圓形孔，沖孔有最小尺寸要求

沖孔優先選用圓形孔，沖孔最小尺寸與孔的形狀、材料機械性能和材料厚度有關。

零件的沖孔邊緣離外形的最小距離隨零件與孔的形狀不同有一定的限制，當沖孔邊緣與零件外形邊緣不平行時，該最小距離應不小于材料厚度t；平行時，應不小于1.5t。

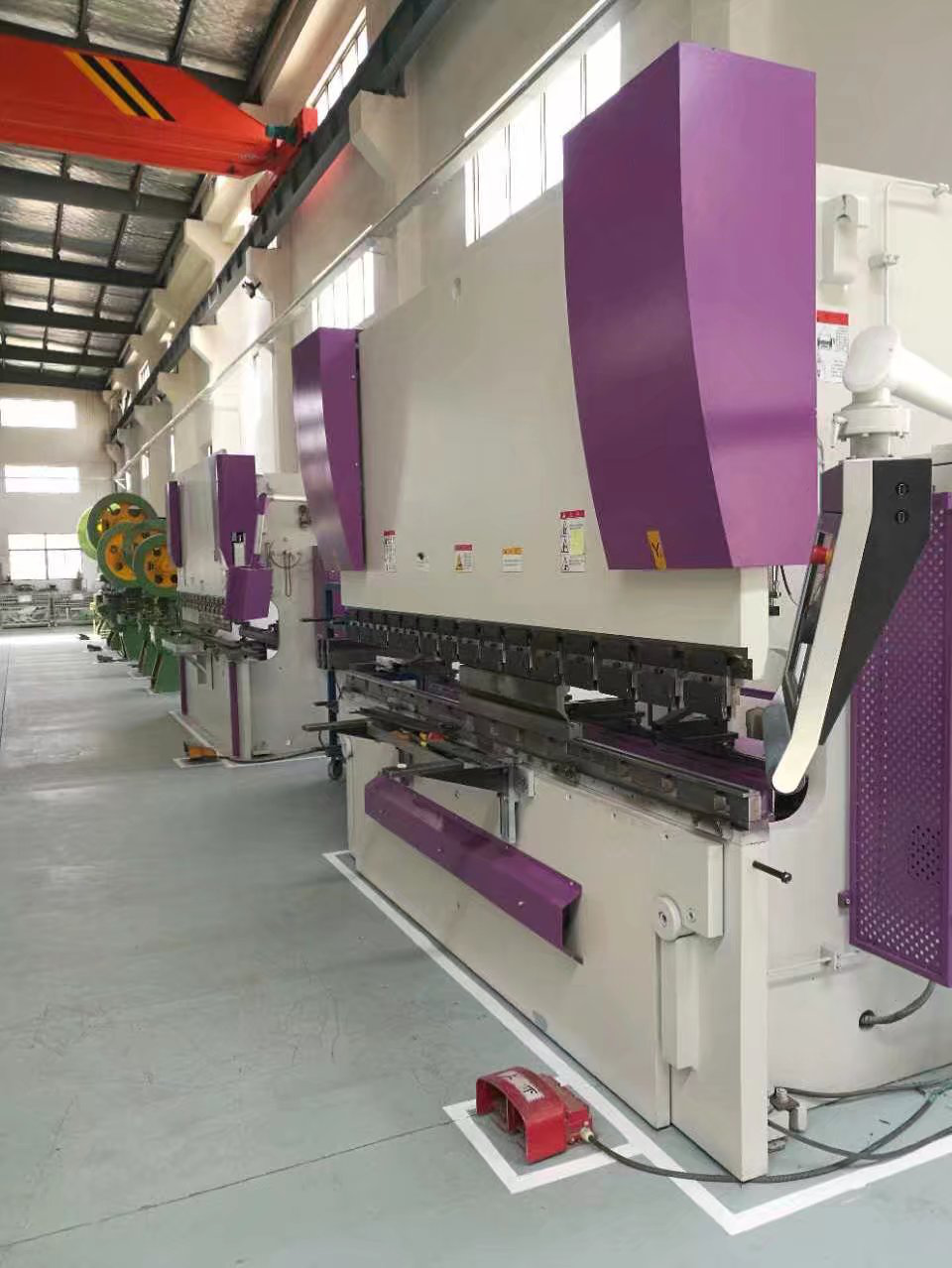

折彎


材料彎曲時，其圓角區上，外層收到拉伸，內層則受到壓縮。當材料厚度一定時，內r越小，材料的拉伸和壓縮就越嚴重；當外層圓角的拉伸應力超過材料的極限強度時，就會產生裂縫和折斷，因此，彎曲零件的結構設計，應避免過小的彎曲圓角半徑。

彎曲件的直邊高度不宜太小，要求：h＞2t。

特殊要求的直邊高度

如果設計需要彎曲件的直邊高度h≤2t，則首先要加大彎邊高度，彎好后再加工到需要尺寸；

彎邊側邊帶有斜角的直邊高度

當彎邊側邊帶有斜角的彎曲件時，側面的最小高度為：h=（2～4）t ＞3mm。

折彎件上的孔邊距

孔邊距：先沖孔后折彎，孔的位置應處于彎曲變形區外，避免彎曲時孔會產生變形。

局部彎曲的工藝切口

折彎件的彎曲線應避開尺寸突變的位置

局部彎曲某一段邊緣時，為了防止尖角處應力集中產生彎裂，可將彎曲線移動一定距離，以離開尺寸突變處

當孔位于折彎變形區內，所采取的切口形式

打死邊的設計要求

打死邊的死邊長度與材料的厚度有關。，一般死邊最小長度L≥3.5t+R。

設計時添加的工藝定位孔

為保證毛坯在模具中準確定位，防止彎曲時毛坯偏移而產生廢品，應預先在設計時添加工藝定位孔。特別是多次彎曲成形的零件，均必須以工藝孔為定位基準，以減少累計誤差，保證產品質量。

彎曲件的回彈

影響回彈的因素很多，包括：材料的機械性能、壁厚、彎曲半徑以及彎曲時的正壓力等。

折彎件的內圓角半徑與板厚之比越大，回彈就越大

彎曲件的回彈，目前主要是由生產廠家在模具設計時，采取一定的措施進行規避。同時，從設計上改進某些結構促使回彈角簡少，在彎曲區壓制加強筋，不僅可以提高工件的剛度，也有利于抑制回彈。
